陶瓷轴承（以氮化硅、碳化硅、氧化锆等工程陶瓷为核心材质）在诸多工况下可实现无润滑稳定运行，核心源于材料特性、摩擦学机制及极端工况适配性三重优势，同时规避了传统润滑介质在高温、真空、洁净等场景的失效风险。本文从材料本质、摩擦学原理、应用适配性及边界条件四方面，系统阐释其无润滑运行的技术逻辑与工程实践要点。 一、核心材料特性：无润滑运行的基础 陶瓷轴承的无润滑能力，根本源于工程陶瓷的原子结构与宏观性能，区别于金属轴承对润滑的依赖，具体特性如下： |特性类别 |：陶瓷材料（如氮化硅） | 金属轴承钢（GCr15） | 对无润滑运行的影响 。化学键类型 ： 共价键，原子结合力强 | 金属键，易发生微焊接 | 无金属间微焊接/冷焊，干态接触无表面粘连， 硬度（HV） | 1500-1800 | 800-900 | 低磨损，干态下接触疲劳寿命提升3-5倍。摩擦系数（干态） | 0.001-0.005 | 0.08-0.12 | 干运行摩擦损耗低，无需润滑膜减摩 |。热膨胀系数 ：低（约为钢的1/4） | 高 | 干态发热少，热变形小，无需润滑散热 | | 化学稳定性 | 惰性。耐酸碱/腐蚀 ：易氧化/腐蚀 | 无润滑时无锈蚀，适配恶劣介质环境。 关键机理：无“微焊接”效应 金属轴承在干态下，滚动体与滚道表面微观凸起会因接触应力与摩擦热发生局部“微焊接”，导致表面损伤与寿命衰减；而陶瓷的共价键结构使其表面不发生金属间电子转移，无此现象，干态接触仍能保持表面完整性。 二、摩擦学原理：干态运行的核心保障 陶瓷轴承的无润滑运行，并非依赖传统流体润滑膜，而是基于“材料自润滑+摩擦副优化”的干摩擦体系，具体机制如下：
低摩擦本质
：陶瓷滚动体与陶瓷 / 钢质滚道的干态摩擦系数远低于钢 - 钢摩擦，氮化硅 - 氮化硅摩擦系数约 0.002，仅为钢 - 钢干摩擦的 1/40，干运行时摩擦损耗可忽略。接触应力优化
：陶瓷材料高弹性模量使接触椭圆面积更小，单位压力分布更均匀，干态下的磨损速率仅为钢轴承的 1/10-1/20。表面改性强化
：通过激光微织构、离子束抛光等技术，在陶瓷表面构建微储油槽 / 润滑微区，进一步降低干摩擦系数，适配长期无润滑工况

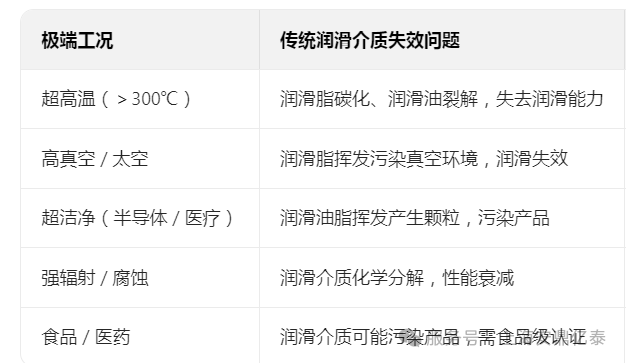

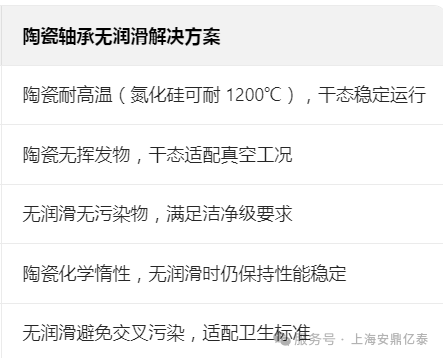

三、极端工况适配：传统润滑的“失效禁区”即陶瓷轴承的“优势领域” 传统润滑油/润滑脂在以下工况会失效，而陶瓷轴承的无润滑特性恰好适配，具体如下： 四、边界条件：并非所有陶瓷轴承都无需润滑 无润滑运行需满足特定设计与工况要求，以下场景仍需润滑辅助，避免过度损耗：
高速重载工况
：dn 值＞1.5×10^6（如高速主轴），干态摩擦热累积可能导致表面损伤，需采用固体润滑或高温润滑脂降低磨损。混合陶瓷轴承
：陶瓷滚动体 + 钢制内 / 外圈，钢质部件仍存在氧化风险，轻载低速可干运行，重载高速建议润滑。低温工况
：环境温度＜-40℃时，陶瓷材料脆性增加，润滑可缓冲冲击，提升运行稳定性。
材质选型
：优先选用氮化硅（Si₃N₄），兼顾硬度、韧性与低摩擦，适配多数无润滑场景；氧化锆（ZrO₂）适配中等载荷与腐蚀环境。精度与表面质量
：采用 P4 及以上精度，滚动体与滚道表面粗糙度 Ra≤0.02μm，减少干态摩擦损耗。间隙设计
：考虑陶瓷与钢的热膨胀差异，预留合理径向间隙，避免干态运行时卡滞。工况匹配
：干态运行适用于低速（n＜3000rpm）、轻载（径向载荷＜额定动载荷 1/10）、常温 / 高温 / 真空等场景，重载高速需辅助润滑。
